フッ素樹脂溶着機の特徴と仕様について
フッ素樹脂溶着機
エンプラパイプ・チューブを高精度に溶着
新開発の(特許)遠赤外線ヒーターの採用で、亀裂や液漏れの原因となるボイド(気泡・空洞)を追放し、信頼性の高い溶着が可能になりました。また、低温での溶着が可能になり、熱分解生成物の発生が殆どありません。
製品の特徴
-
特徴1
新開発の(特許)遠赤外線ヒーター
「樹脂製配管材料には固有の赤外線吸収特性がある。放射される電磁波の中心波長は温度によって決まる・・・。」
ここに着目し開発したヒーターは、素材固有の赤外線吸収スペクトルの中で吸収率の高い波長の遠赤外線を効率よく放射します。
また温度コントロールにより電磁波の中心波長を変えることができるため、ムラのない均一加熱が可能です。 -
特徴2
フッ素樹脂の赤外線吸収スペクトル
フッ素樹脂は波長領域4~4.5μmにおいて高い赤外線吸収率を示します。従って、そこに中心波長を持つ電磁波(温度:450℃)を放射すれば、分子が励起され、振動することにより溶融します。
-
特徴3
ビードの小さい強靱な溶着部溶着部内側のビードは最小限に押さえられ、母材と同等以上の物理的強度が得られます。
-
特徴4
高い再現性と熟練不要の簡単操作操作はタッチパネルの採用により、熟練は不要、簡単・迅速・確実に溶着できます。
-
特徴5
容易な溶着条件の変更タッチパネルの画面から、溶着条件プログラムの選択・作業工程のモニタリングが可能です。
また、作業環境温度の変化や被溶着材の肉厚の違い等、どのような環境下においても条件変更画面から適正な溶着状態が得られます。
遠赤外線溶着機【BF2-351】
マニュアルタイプの溶着機です。
- クランプの追加等の拡張機能をもっています。
- 軽量・コンパクトで現場での配管作業に適しています。

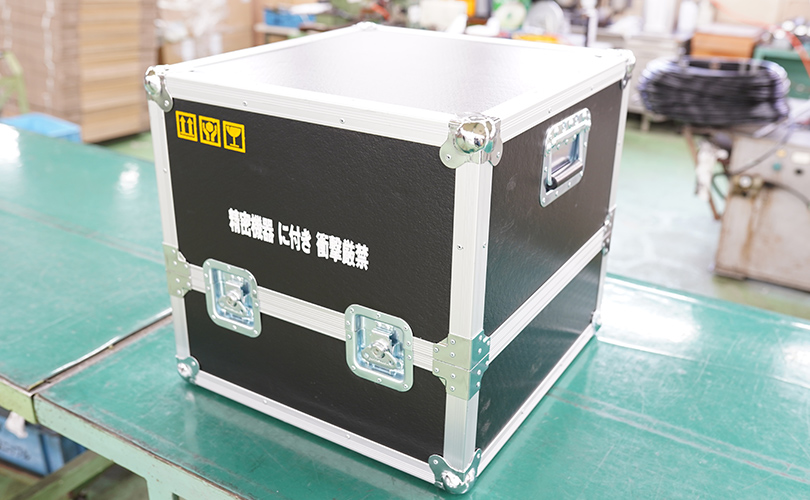

専用キャリアケース

(BF2-351専用)
運搬・保管用キャリアケースをオプションで用意しました。
BF2-351仕様表
型式 | BF2-351 |
---|---|
適用材質 | 注(1) PFA、FEP、PVDF、PPS など熱可塑性樹脂 |
適用サイズ | ODΦ6~Φ35 |
供給電源 | 単相AC-100V(15A)差込プラグ付 |
温度制御 | PID制御 |
加熱方式 | 遠赤外線 非接触加熱方式 |
操作方法 | 対話型ボタン操作<NC制御> |
環境条件 | 風 無風状態 (風のある場合は防風対策が必要です) |
温度 0~40°C | |
湿度 10~90%RH (結露状態を除く) | |
材質 | 本体 アルミ合金 |
寸法 | 本体 幅400×奥行き400×高さ400 |
注(2) 専用ケース 幅505×奥行き525×高さ485 | |
重量 | 本体 約23Kg |
注(2) 専用ケース 約5Kg |
注(1) PFAと他の熱可塑性樹脂の場合では、自動制御プログラムが異なります。詳しくはお問い合せください。
注(2) 専用キャリアケースはオプションです。詳しくはお問い合せください。

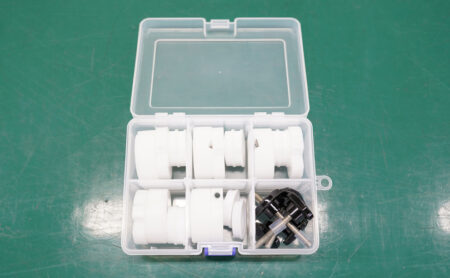

完全な溶着のために-精密な端面加工 【端面切削ツール インチセット】

- バリのないきれいな切削端面が得られます。
- パイプ・チューブの変形や芯ズレのない確実性の高いク
ランプ。 - 初心者でも簡単に加工ができます。
端面切削ツール インチセット仕様表
型式 | BFC-inchset |
---|---|
適用材質 | PFA、変性PTFE |
適用サイズ | 注(1) 1/4インチ~1インチ(6.3i~25.4i) |
注(1) 端面切削ツールは、ミリサイズのご用意もございます。詳しくはお問い合せください。
